Los pines cónicos son componentes esenciales en diversas aplicaciones mecánicas e industriales, proporcionando una forma confiable de alinear y asegurar piezas. Como proveedor de alfileres con cónico, asegurar que el rendimiento de estos pines sea crucial para cumplir con los altos estándares de nuestros clientes. En este blog, compartiré algunos métodos efectivos para probar el rendimiento de los alfileres con cónico.
1. Prueba de precisión dimensional
La precisión dimensional es la base del rendimiento de un pin cónico. Cualquier desviación de las dimensiones especificadas puede conducir a una adaptación incorrecta y una funcionalidad reducida.
Medición de calibración y micrómetro
El uso de una pinza o micrómetro de alta precisión es un método común. Por ejemplo, medimos el diámetro en diferentes puntos a lo largo de la longitud del pasador cónico. La relación cónica, que es una característica clave, debe medirse con precisión. La relación cónica estándar para muchos pines con cónicos es 1:50. Medimos el diámetro en el extremo grande y el extremo pequeño del pasador y calculamos la relación conta. Si el valor medido se desvía significativamente del estándar 1:50, el PIN puede no caber correctamente en el orificio de apareamiento.
Instrumentos de medición óptica
También se pueden utilizar instrumentos de medición óptica, como los proyectores de perfil. Proporcionan un método de medición de no contacto, que es especialmente útil para medir el perfil de superficie del pasador cónico. Al proyectar la imagen del pin en una pantalla, podemos medir con precisión el ángulo de la cono y la forma general del pin. Este método es muy preciso y puede detectar incluso las más míneas irregularidades en la forma del pasador.
2. Prueba de dureza del material
La dureza del material del pin cónico afecta su resistencia y resistencia al desgaste.
Prueba de dureza de Rockwell
La prueba de dureza de Rockwell es un método ampliamente utilizado. En esta prueba, se presiona un cono de diamante o una bola de acero endurecida en la superficie del pasador cónico con una carga específica. Luego se mide la profundidad de la sangría, y el valor de la dureza se determina a partir de una escala pre calibrada. Por ejemplo, si el pasador cónico está hecho de acero al carbono, se podría especificar el rango de dureza de rockwell apropiado. Si la dureza medida es demasiado baja, el pasador puede deformarse fácilmente bajo carga, mientras que la dureza excesiva puede hacer que el pin quebradizo y propenso a agrietarse.
Prueba de dureza de Brinell
La prueba de dureza de Brinell es otra opción. Se presiona una bola de acero endurecida en la superficie del pasador con una carga grande. Se mide el diámetro de la sangría que queda en la superficie y el valor de la dureza se calcula utilizando una fórmula. Esta prueba es adecuada para medir la dureza de los pasadores cónicos de tamaño más grande o pines hechos de materiales más suaves.
3. Prueba de acabado superficial
Un buen acabado superficial es importante para la inserción suave y la eliminación de los pasadores de cónica y para reducir la fricción.
Probador de rugosidad de la superficie
Se usa un probador de rugosidad de la superficie para medir la rugosidad de la superficie del pasador cónico. Funciona arrastrando un lápiz óptico a lo largo de la superficie del pasador y midiendo el desplazamiento vertical del lápiz mientras se mueve sobre las irregularidades de la superficie. El parámetro más utilizado es el valor de RA, que representa el promedio aritmético de la rugosidad de la superficie. Un valor de AR más bajo indica una superficie más suave. Por ejemplo, un pasador cónico bien terminado puede tener un valor RA de alrededor de 0.8 - 1.6 micrómetros. Una superficie rugosa puede causar dificultades para insertar el pasador en el orificio y también puede aumentar el desgaste con el tiempo.
Inspección visual
La inspección visual también se puede usar para detectar cualquier defecto superficial, como rasguños, pozos o óxido. Se puede usar una lupa o un microscopio para ver más de cerca la superficie. Cualquier defecto visible puede afectar el rendimiento del pin cónico y puede conducir a una falla prematura.
4. Pruebas de ajuste y función
La prueba definitiva del rendimiento de un pin con tónico es qué tan bien encaja y funciona en la aplicación real.
Prueba de ensamblaje
El pasador cónico se inserta en el orificio de apareamiento en un accesorio de prueba o en un componente mundial real. La facilidad de inserción es un factor importante. Si el pasador está demasiado apretado para insertar, puede indicar un problema con la precisión dimensional o el acabado superficial. Por otro lado, si el pasador está demasiado suelto, no proporcionará un ajuste seguro. Después de la inserción, el ensamblaje se verifica en busca de alineación y estabilidad. El PIN debe contener los componentes en la posición correcta sin ningún juego.
Carga - Prueba de rodamiento
Se puede realizar una prueba de carga para evaluar la resistencia del pasador cónico bajo carga. Los componentes ensamblados con el pin cónico se someten a una carga que aumenta gradualmente hasta que se cumple un cierto criterio de falla. Esta prueba puede ayudar a determinar la carga máxima que el pin cónico puede soportar sin deformación o falla.
5. Pruebas de fatiga
En muchas aplicaciones, los pines cónicos se someten a ciclos de carga y descarga repetidos. Las pruebas de fatiga son necesarias para garantizar que los pines puedan soportar estas cargas cíclicas.
Prueba de fatiga de flexión giratoria
En una prueba de fatiga de flexión giratoria, el pasador cónico se sujeta en un extremo y se aplica una carga de flexión en el otro extremo mientras se gira el pasador. El número de ciclos que el PIN puede soportar antes de que se registre la falla. Esta prueba simula las condiciones del mundo real donde el PIN puede someterse a fuerzas de flexión durante la operación.
Prueba de fatiga axial
También se puede realizar una prueba de fatiga axial. En esta prueba, se aplica una carga axial al pasador cónico de manera cíclica. Similar a la prueba de fatiga de flexión giratoria, se mide el número de ciclos de falla. Esta prueba es adecuada para aplicaciones donde el PIN se somete principalmente a cargas axiales.

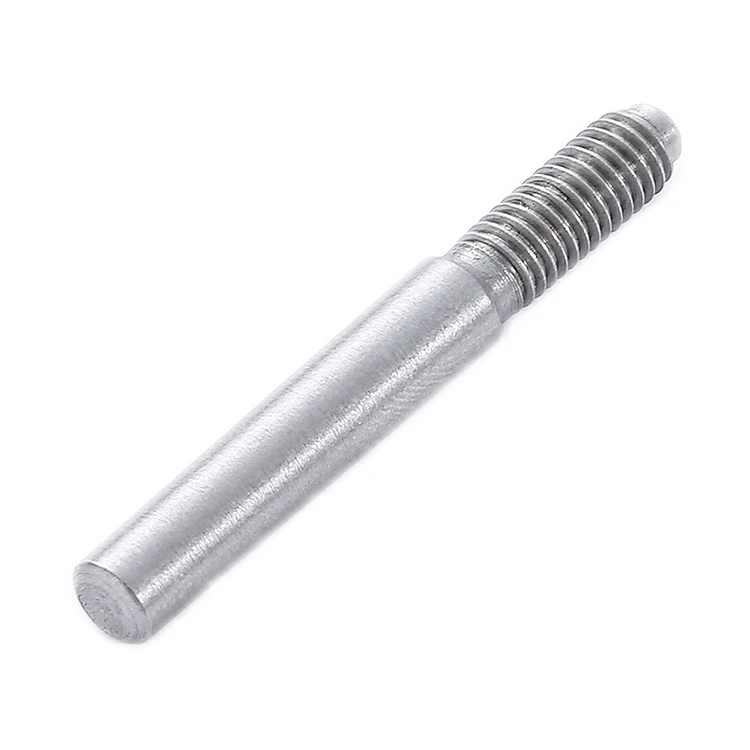

Como proveedor de alfileres con cónico, ofrecemos una amplia gama de alfileres de cónica, que incluyenPins de tacos de Din1 Metric Tapered,DIN7978 PIN DOWEL TAPTADO, yPines DIN7977 Spiral Dowel. Todos nuestros productos se someten a pruebas de rendimiento estrictas para garantizar que cumplan con los más altos estándares de calidad.
Si necesita pasadores de altura de alta calidad para su proyecto, lo invitamos a contactarnos para una discusión detallada. Podemos proporcionarle las soluciones de pin cónicas correctas adaptadas a sus requisitos específicos.
Referencias
- Estándares internacionales de ASTM en sujetadores
- Manual de maquinaria (29a edición)
- Manual ASM Volumen 8: Pruebas y evaluación mecánicas
